FY耐腐蝕液下泵安裝尺寸
時間：2014-12-29 來源：揚子江泵業 瀏覽數：1057

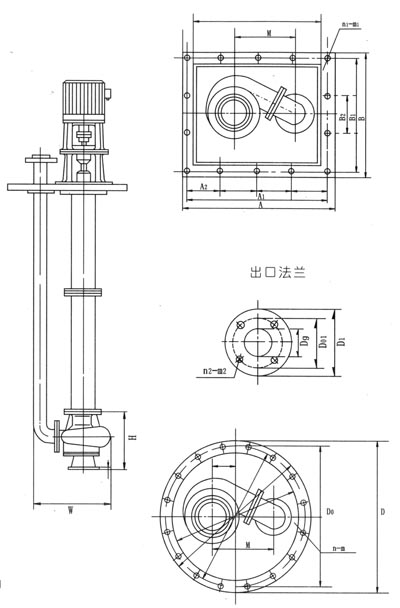

FY耐腐蝕液下泵安裝尺寸圖
FY耐腐蝕液下泵安裝尺寸表
|
型號
|
W
|
M
|
H
|
D
|
D0
|
n-m
|
A
|
B
|
A1
|
B1
|
A2
|
B2
|
n1-m1
|
Dg
|
D1
|
D01
|
n2-m2
|
|
25-16
|
420
|
195
|
205
|
560
|
510
|
8-φ18
|
600
|
400
|
510
|
350
|
170
|
160
|
10-φ18
|
25
|
115
|
85
|
4-φ14
|
|
25-25
|
420
|
195
|
205
|
560
|
510
|
8-φ18
|
600
|
400
|
510
|
350
|
170
|
160
|
10-φ18
|
25
|
115
|
85
|
4-φ14
|
|
25-41
|
420
|
195
|
205
|
560
|
510
|
8-φ18
|
600
|
400
|
510
|
350
|
170
|
160
|
10-φ18
|
25
|
115
|
85
|
4-φ14
|
|
40-16
|
420
|
195
|
205
|
560
|
510
|
8-φ18
|
600
|
400
|
510
|
350
|
170
|
160
|
10-φ18
|
32
|
140
|
100
|
4-φ18
|
|
40-26
|
420
|
195
|
205
|
560
|
510
|
8-φ18
|
600
|
400
|
510
|
350
|
170
|
160
|
10-φ18
|
32
|
140
|
100
|
4-φ18
|
|
40-40
|
420
|
225
|
205
|
560
|
510
|
8-φ18
|
600
|
400
|
510
|
350
|
170
|
160
|
10-φ18
|
32
|
140
|
100
|
4-φ18
|
|
50-16
|
420
|
205
|
205
|
560
|
510
|
8-φ18
|
600
|
400
|
510
|
350
|
170
|
160
|
10-φ18
|
40
|
150
|
110
|
4-φ18
|
|
50-25
|
420
|
205
|
205
|
560
|
510
|
8-φ18
|
600
|
400
|
510
|
350
|
170
|
160
|
10-φ18
|
40
|
150
|
110
|
4-φ18
|
|
50-40
|
420
|
225
|
205
|
560
|
510
|
8-φ18
|
600
|
400
|
510
|
350
|
170
|
160
|
10-φ18
|
40
|
150
|
110
|
4-φ18
|
|
65-16
|
550
|
310
|
250
|
700
|
650
|
12-φ18
|
750
|
450
|
660
|
360
|
220
|
180
|
10-φ18
|
50
|
165
|
125
|
4-φ18
|
|
65-25
|
550
|
310
|
250
|
700
|
650
|
12-φ18
|
750
|
450
|
660
|
360
|
220
|
180
|
10-φ18
|
50
|
165
|
125
|
4-φ18
|
|
65-40
|
550
|
310
|
250
|
700
|
650
|
12-φ18
|
750
|
450
|
660
|
360
|
220
|
180
|
10-φ18
|
50
|
165
|
125
|
4-φ18
|
|
80-15
|
550
|
310
|
270
|
700
|
650
|
12-φ18
|
750
|
450
|
660
|
360
|
220
|
180
|
10-φ18
|
65
|
185
|
145
|
4-φ18
|
|
80-24
|
550
|
310
|
270
|
700
|
650
|
12-φ18
|
750
|
450
|
660
|
360
|
220
|
180
|
10-φ18
|
65
|
185
|
145
|
4-φ18
|
|
80-38
|
550
|
310
|
270
|
700
|
650
|
12-φ18
|
750
|
450
|
660
|
360
|
220
|
180
|
10-φ18
|
65
|
185
|
145
|
4-φ18
|
|
100-23
|
550
|
310
|
275
|
700
|
650
|
12-φ18
|
750
|
450
|
660
|
360
|
220
|
180
|
10-φ18
|
80
|
200
|
160
|
8-φ18
|
|
100-37
|
550
|
310
|
275
|
700
|
650
|
12-φ18
|
750
|
450
|
660
|
360
|
220
|
180
|
10-φ18
|
80
|
200
|
160
|
8-φ18
|
FY耐腐蝕液下泵使用注意事項
(1)如更換或檢查葉輪，可關閉出閥門，卸去法蘭連接螺栓和底板連接螺栓，用起重工具；將泵吊出容器。
(2)將底板垂在支架上，卸去泵體的所有螺栓，取出泵蓋和葉輪螺母，用雙錘輕擊泵體，即可卸下葉輪。
(3)對更換滾動軸承或填料，則底板不動，只要卸去電機及相應支架，卸去泵聯軸器、壓蓋、圓螺母，取出軸承體。要更換填料，先取出填料壓蓋，再取出要更換的填料
(4)裝配與拆卸次序相反，一定要注意軸上配件的同心度。
FY耐腐蝕液下泵安裝使用維護
1、FY耐腐蝕液下泵組裝后，盤動聯軸器，看是否轉動靈活。檢查是否有金屬摩擦聲，各部件螺母是否旋緊。
2、檢查泵軸和電機軸的同心度，兩聯軸器外圓左右差數不得超過0.1mm，兩聯軸器端面間隙保持1～2.5mm。
3、泵的吸人口到容器底部之間距離為2～3倍吸人口徑，泵體距器壁大于口徑的2.5倍。
4、泵的出液管路，應另設支架支撐，其重量不允許支撐在泵上。
5、檢查電機的旋轉方向，使泵的旋轉方向符合指示方向。
6、關閉出口管路上的閘閥及壓力表，接通冷卻水管。
7、起動電機，開壓力表，慢慢開啟出口管閘閥到需要位置，投入正常運轉。
8、經常檢查泵和電機的情況，軸承溫升不應超過75℃，軸承盒內應加足夠機油。
FY耐腐蝕液下泵常見故障及排除方法
|
故障
|
原因
|
排除方法
|
|
打不出液體
|
(1)電機轉向不對
(2)液體未浸沒葉輪中心線
|
(1)調整方向
(2)調整浸沒高度
|
|
流量不足
|
(1)葉輪腐蝕，磨損嚴重
(2)轉速不足
(3)開式葉輪軸向間隙過大
(4)吸入或出口部分堵塞
|
(1)更換葉輪
(2)提高轉速
(3)重新調整間隙
(4)清除淤塞部分
|
|
揚程不足
|
(1)輸送液體中含有氣體
(2)葉輪被嚴重腐蝕
(3)轉速不足
|
(1)降低液體溫度排氣
(2)更換葉輪
(3)提高轉速
|
|
功率過大
|
(1)流量超過使用范圍
(2)介質比重過大
(3)發生機械磨擦
(4)填料壓得太緊
|
(1)調整泵流量到使用范圍
(2)更換較大功率電機
(3)調整或更換磨擦部件
(4)旋松填料壓蓋
|
|
軸承發熱
|
(1)泵軸與電機軸不同心
(2)軸承盒內缺油或油變質
|
(1)調整同心
(2)加油或換油
|
|
雜聲或振動
|
(1)泵軸與電機軸不同心
(2)輸送液體中含有氣體
(3)轉子不平衡
(4)螺母有松動現象
(5)軸套與襯套磨損過大
|
(1)調整同心
(2)降低液體溫度排氣
(3)更換零件
(4)擰緊各部位螺母
(5)更換襯套，調整軸同心
|
