管網疊壓供水設備基本組成及運行方式
時間：2013-8-14 來源：揚子江泵業 瀏覽數：536
問：管網疊壓供水設備的基本組成及運行方式是怎么樣的？
答：管網疊壓供水設備基本組成可以分為三種方式：
1.向無高位水箱管網系統直接供水的典型組成和運行方式（圖一）
2.向單一高位水箱管網系統供水的典型組成和運行方式（圖二）
3.向含高位水箱管網系統供水的典型組成和運行方式（圖三）
下面分別用簡圖示意：

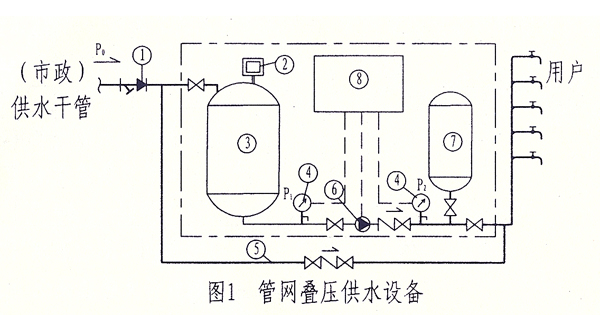

1.防回流污染裝置（可選）2.防負（降）壓裝置3.穩流罐（可選）4.壓力傳感裝置
5.旁通管 6.水泵機組 7.隔膜式氣壓水罐（可選）8.自動控制柜

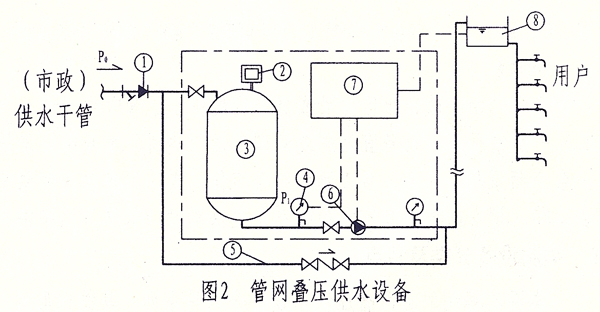

1.防回流污染裝置（可選）2.防負（降）壓裝置3.穩流罐（可選）4.壓力傳感裝置
5.旁通管 6.水泵機組 7.自動控制箱 8.高位水箱
1.防回流污染裝置（可選）2.防負（降）壓裝置3.穩流罐（可選）4.壓力傳感裝置
5.旁通管 6.水泵機組 7.隔膜式氣壓水罐（可選）8.自動控制柜 9.電動閥 10.高位水箱
注：圖中的防負壓裝置為機械式，如為電子式，則其與自動控制柜應有聯系
